При строительстве небольших домов, достаточно часто, в проектах изначально закладывают самотечную систему отопления. В первую очередь, связано это с глобальной экономией. Данная система позволяет запустить отопление без использования дополнительного насоса. О преимуществах, недостатках и особенностях данной системы  мы и поговорим в этой статье.

Принцип работы самотечной системы

В основе данной системы стоят законы физики. Ведь давно известно, что нагретое вещество всегда легче холодного. На этом принципе построена вся система отопления.

В котле теплоноситель нагревается до наивысшей температуры. По мере нагревания вода поступает по трубам в радиаторы, передавая свое тепло радиатору, а уже радиатор отдает тепло в помещение.  В процессе остывания, теплоноситель движется по наклоненным трубам, дальше он возвращается в котел. Цикл продолжается непрерывно. Горячий теплоноситель постоянно выдавливает остывший, в следствии чего процесс постоянный.

Что бы все работало как надо, должно соблюдаться несколько условий:

  1. Нагревательный элемент котла должен находиться ниже уровня приточной трубы охлажденного теплоносителя, иначе приток будет нарушен и система не сможет функционировать.
  2. Разность температур на всходе охлажденного теплоносителя и на выходе должна быть не менее 25 градусов, иначе скорость циркуляции будет слишком низкой.
  3. Расстояние от котла до ближайшего радиатора не должно быть слишком большое (до 25 метров), иначе сопротивление материалов, из которого выполнена труба не позволит нормально работать системе.
  4. Система должна полностью заполняться теплоносителем. Для этого, рекомендуется установить расширительный бачок.

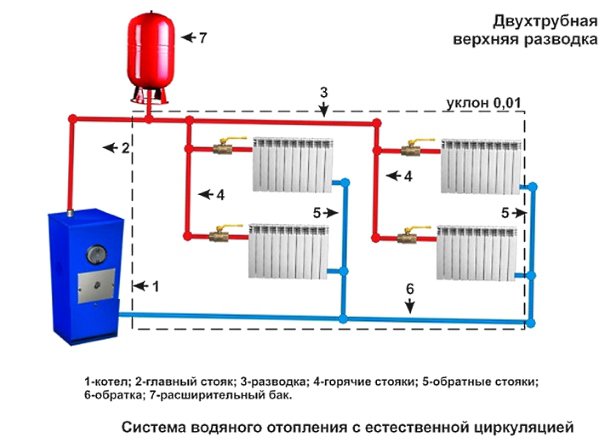

Пример схемы самотечной системы отопления

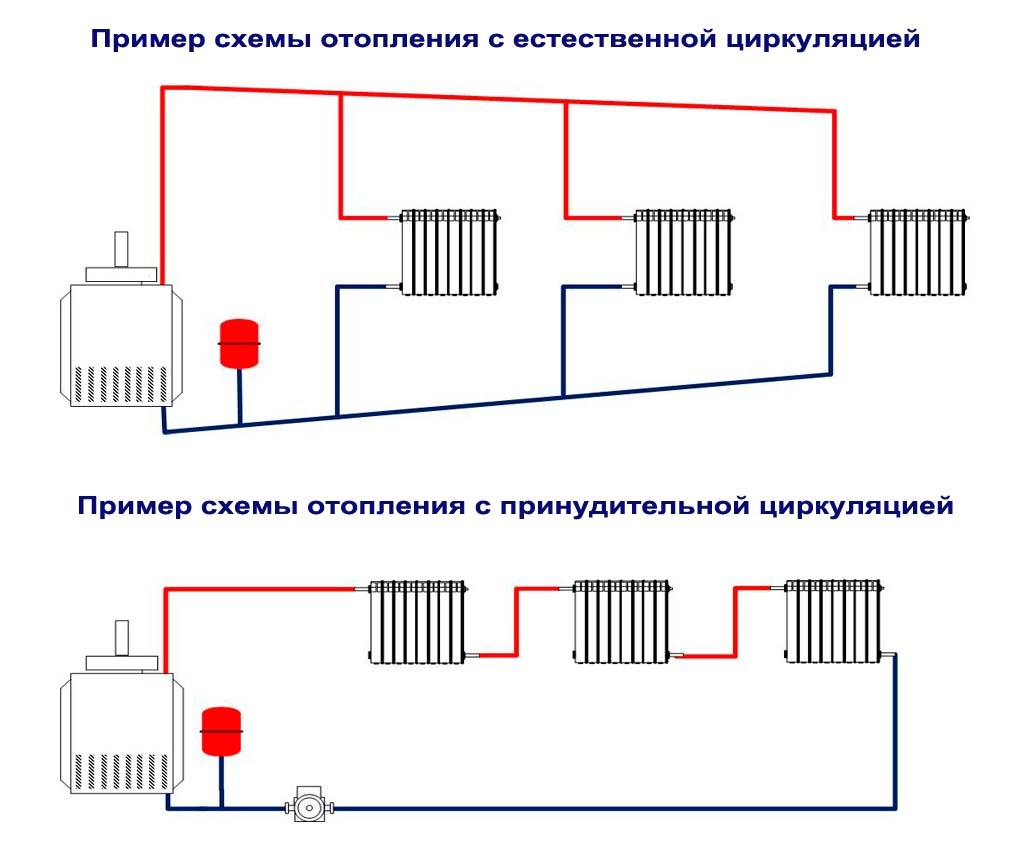

Схема №1

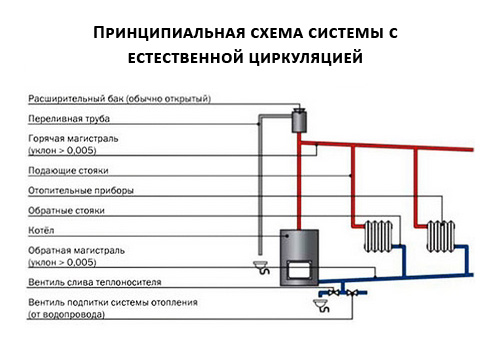

Схема №2

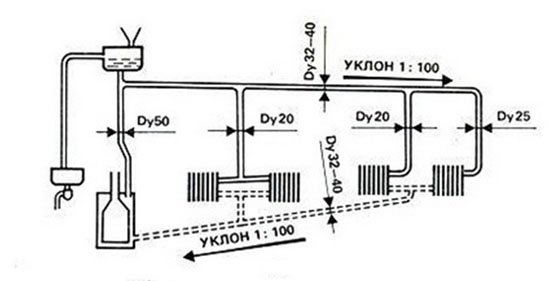

Схема №3

Преимущества самотечной системы отопления:

  1. Энергонезависимость. В случае отсутствия электроэнергии, система будет полноценно работать, так как нет необходимости подачи напряжения на насос.
  2. Отсутствие вибрации теплоносителя, создаваемой насосом.
  3. Простота обслуживания, высокая ремонтопригодность системы, безотказность.
  4. Система регулируется сама, в отличие от температуры воздуха в помещении. Если температура низкая - тепло принимается быстрее, в следствии чего ускоряется движение теплоносителя.

Недостатки самотечной системы отопления:

  1. Возможность стабильной работы только в небольших домах.
  2. Необходимо создавать специальный уклон, для нормальной циркуляции системы.
  3. Более высокая вероятность промерзания системы на минимальных режимах работы котла (из-за более низкой скорости прохождения теплоносителя).
  4. Необходимость расширительного бачка и постоянного контроля уровня теплоносителя в нем.

Самотечная система отопления хорошо считается с водогрейными котлами на отработанном масле, газовыми, твердотопливными котлами и т.д. Такая система хорошо подойдет тем, у кого есть небольшой одноэтажный дом без планов его достройки и т.д.

В любом случае, при изменении конструкции сисиемы (при достройке, перестройке, монтажа теплого пола и т.п.) для улучшени циркуляции, в данну систему можно врезать циркуляционный насос и уставовить мембранный расширительный бак.
